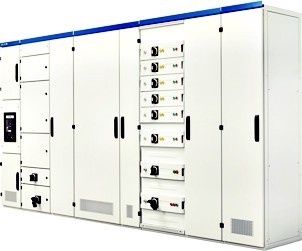

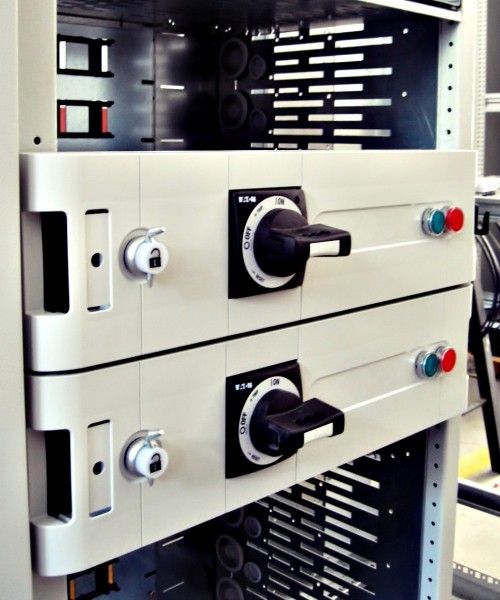

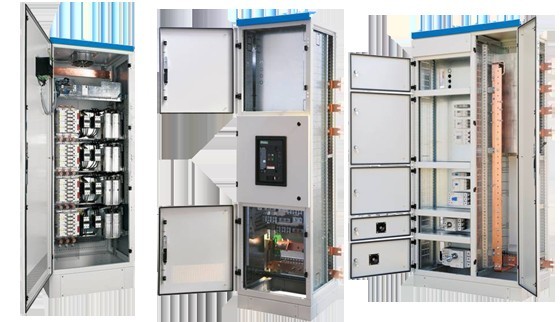

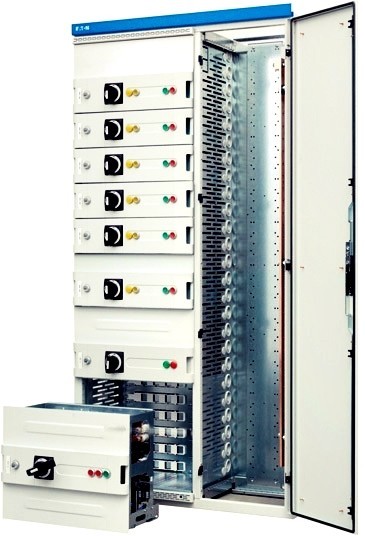

Tip testli & Çekmeceli Panolar

Üretim sürekliligi ve maksimum isletme güvenliginin saglanması için tip testli, sabit,plug-in veya çekmeceli panel sistemi xEnergy, Eaton firmasının tüm dünyada tercih edilen markasıdır. Eles olarak Eaton ile yapılan partnerlik anlasması ile xEnergy ürünlerini sertifikalı olarak müsterilerimize sunmaktayız.

Tip testleri IEC 60439-1 standardında tanımlanan kosullara uyumlulugun dogrulanması amacıyla yapılır. Tip testleri elektromekanik montajı komple tamamlanmıs alçak gerilim panosuna uygulanır. Bu testler üretici firma tarafından bagımsız laboratuarlarda yaptırılır.

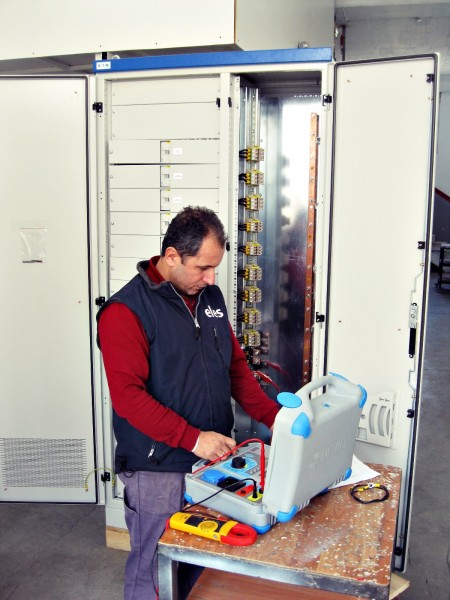

Tam tip testi için asagıdaki testlerin tümünden onay alınması gerekmektedir Labaratuarlarda belgelenen bu testlerin yanında atölyede de rutin testleri uygulamaktayız

• Montajın genel kontrolü (kablaj kontrolü, tork kontrolü)
• Dielektrik testi
• Koruma devrelerinin islerlik testi
• Delinme testi

• Standartlar IEC/EN 60439-1, IEC/EN 61439-1/2
• Tip Testli Montaj TTA/PTTA
• Dahili Bölümlendirme Form 1’den Form 4’e kadar
• Anma Çalısma Gerilimi 690V / 50-60Hz
• Anma Akımı 5000 A’e kadar
• Anma Kısa Süreli Dayanım Akımı 100kA’e kadar
• Çalısma Sıcaklıgı 30 °C (24-h ortalama deger)
• Sebeke Sistemi TN-C / TN-C-S / TN-S / IT

• Sac Kalınlıgı Ön kapı, ana karkas : 2mm
• Arka, yan kapaklar : 1,5mm
• Montaj plakaları : 2,5mm
• Koruma Sınıfı IP 31 / IP 55
• Renk RAL 7035 (istege göre renk seçenegi)
• Ölçüler H 2000 mm baza hariç
• W 425 / 600 / 800 / 850 / 1000 / 1100 / 1200 / 1350 mm
• D 400 / 600 / 800 mm
• Baza 100 / 200 mm
• Boya Elektrolitik galvanizli yüzeyler
• Elekrostatik toz boya ile boyanır
